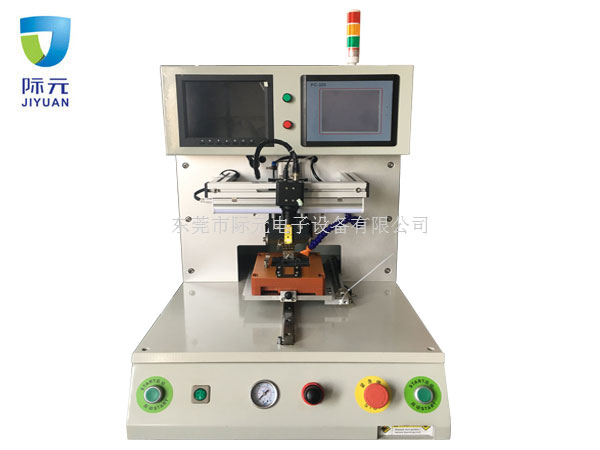

新款高端 觸摸屏轉盤脈沖式熱壓機的功能與參數

作者:東莞市際元電子設備有限公司 日期:2022-11-11 閱讀量:

觸摸屏轉盤脈沖式熱壓機的功能特點:


  1.因應不同產品,升溫速度可供調選

  2.特種材料焊接頭,確保產品受壓平均

  3.備有真空功能,調節對位更容易

  4.溫度數控化,清楚精密

  5.具備壓力實時顯示與實時控制

  6.微電腦控制,精確穩定

  7.可編程曲線包括預熱及回流焊溫度

  8.適用于各種高密度TAB、TCP壓接及FPC、FFC與PCB焊錫壓接

  9.采用精確PID控制,相角取代脈沖驅動

  10. 振動小,噪音低,電壓不波動

  11. 旋轉平臺用電機控制,準確、平穩。

  12. 焊頭上下采用伺服控制,高度可自動精密調整

  13. 實時顯示溫度曲線及溫度數據

  14. 實時顯示壓力曲線及壓力數據

  15. 具備焊頭不平衡實時檢測,同時可以報警提示

  16. 觸摸屏輸入數據,操作簡化

  17. 具備熱電偶斷報警,超溫報警,動作不到位報警功能

  18. 焊接位置可以有前后左右四個方向的微調整,調整最小刻度為0.01MM




觸摸屏轉盤脈沖式熱壓機的技術參數:


  1.機器尺寸:660×660×720mm

  2.工作尺寸:Max189x210mm

  3.機器重量:95kg

  4.工作氣壓:0.6-0.8Mpa

  5.電源:AC220V±10% 50HZ,2 KVA

  6.升溫設置:三段

  7.工作環境:10-60℃,40%-95%

  8.焊接壓力:1~300N

  9.溫度設置:RT~500℃誤差±1℃

  10. 熱壓時間:1~99.9s

  11. 熱壓精度:pitch0.2mm

  12.熱壓頭尺寸:根據產品定制,

  參考尺寸:鉬合金:Max 50*3mm;

  鈦合金:Max120*8mm

  13. 焊頭平面度:0.02mm

  14. 焊接Pin距范圍>0.1m

  15. 刮錫經驗值:

  正常:Pin距≥0.5mm,

  刮錫長度: 焊盤長度1/2; 厚度: 0.1-0.15mm

  若Pin距<0.5mm以下的,<>

  建議刮錫形狀為點狀:點狀直徑為0.2mm,厚度為0.1mm;

  點狀數量一般為兩個點

  16. 對位方式:CCD+液晶顯示器

  17. 治具個數:2

  18. 放料方式:人工取放

  19. 啟動方式:雙手按制

  20. 加熱方式:脈沖式加熱,上升時間為1-2秒

  21. 平臺旋轉:精密電機控制,誤差<0.02mm<>


  以上的這些內容就是關于觸摸屏轉盤脈沖式熱壓機JYPC-3A-S的相關內容,如果您還想要了解更多關于脈沖熱壓機的相關內容,歡迎聯系在線客服,我們將必將竭誠為您服務。
