淺析東莞脈沖熱壓機

作者：東莞際元電子設備有限公司日期：2022-10-24 閱讀量：

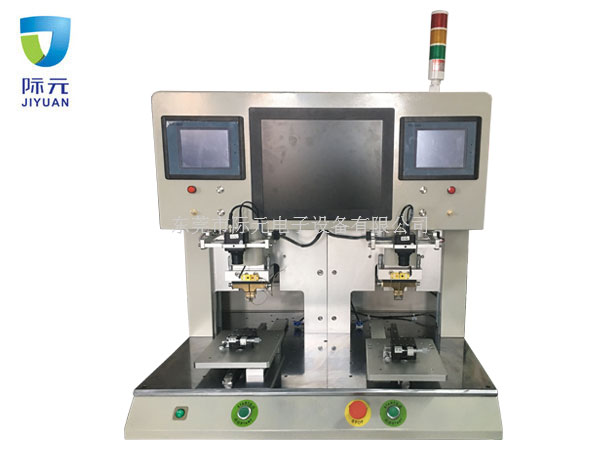

　　脈沖熱壓機利用變壓器產生一個低電壓的大電流，通過焊接頭令其迅速發熱。脈沖電流就是指電流的ON及OFF頻率比例，此脈沖比例越大，電流輸出越大，焊接頭升溫越快。脈沖熱壓機將工件置于夾具（如有需要，可啟動真空將其固定）。將夾具送至焊接頭下，按雙開始鍵，焊接頭下壓著工件（開始加熱），溫度按輸入?yún)?shù)迅速上升及準確恒溫，最多可達4個溫區（此時焊錫回流），吹氣冷卻（焊錫凝固），焊接頭上升（完成）。

　　通過在熱壓頭上加載一定的脈沖電壓,熱壓頭發熱,將與此相連接的物體升溫,當溫度升到焊錫熔點后（即升到事先設定的溫度后）,將與此相連的物體間錫熔融并將其連接在一起. 一般的脈沖熱壓機使用溫度閉環的控制。

　　脈沖熱壓機應用在以下產品生產工藝中：USB排線焊接、軟排線FFC與軟性線路板FPC或硬性線路板PCB的焊接、TCP與線路板PCB或軟性線路板FPC之間的焊接、軟性線路板FPC與線路板PCB之間的焊接等。

　　脈沖熱壓機主要應用在不能使用正常SMT+回流爐進行焊接的器件進行焊接操作，而使用烙鐵進行焊接時容易出現焊接外觀不一致、不平整，容易出現虛焊以及容易焊壞產品。而脈沖熱壓機則不同于恒溫烙鐵，脈沖熱壓機在通電瞬間即可達到所要溫度，而一旦焊頭兩端不加電壓，瞬間即可達到室溫；而且焊頭平整，所以焊接出來的外觀平整一致，極少出現虛焊不良。
