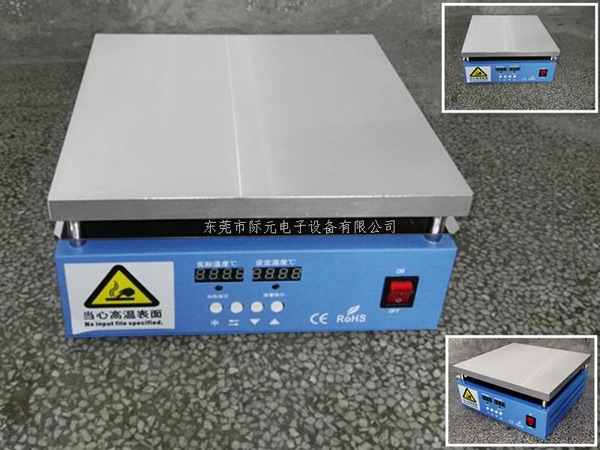

一、 產品介紹

　　恒溫加熱盤采用高精度的PID溫度控制器，對溫度控制快速平穩，并具有先進的用戶自整定功能。該恒溫加熱盤可以提供一個大面積的恒溫平臺。控制面板上的兩組四位LED數碼分別顯示用戶的設定溫度值(SV)和實際盤面的溫度值（PV).控制電路提供的“Pu-b”偏差修正功能可方便用戶根據自己的需要來修正盤面溫度的絕對精度。儀器內部的PID溫度控制器可以保證盤面溫度的恒溫快速和穩定，故恒溫加熱盤廣泛應用于生化、環保、制藥等領域。

二、產品特點

　　*采用PID溫度控制器，控溫精度高、溫度穩定性好。

　　*雙四位LED數字分別顯示設定溫度值SV)和實際溫度值（PV).

　　*具有溫度設定鍵，操作簡單。具有溫度報警指示功能、操作安全。

　　*帶有用戶可操作的“Pu-b”溫度偏差修正功能。

　　*加熱盤面積為:200mm*200mm

　　*加熱盤盤面材質為不銹鋼或者鋁材。

　　*超薄型設計，美觀大方，方便用戶使用。

三、技術參數

　　控溫范圍：室溫~350℃

　　加熱功率：1800W

　　溫度穩定度：+2℃

　　外型尺寸（LxWxH)(mm):長240*寬240*高140(mm)

　　電源（V/Hz）:220/50

　　電源保險管（A）:10

四、溫度面板說明 (詳細請見使用說明書XMT)

五、使用方法

　　1.將加熱盤放在操作臺上，并檢查電源開關。

　　2.溫度控制操作

　　請參照下面的步驟進行溫度設定操作。

　　1）連接電源線，打開電源開關。

　　綠色數碼管將顯示出廠時的“設定溫度值”，“紅色數碼管”顯示的實際溫度值將向上變化，經過一段時間后，實際溫度顯示值將與設定的值相同，表示時間溫度已經達到設定值。

　　2）每次打開電源，溫度設定值是保留上一次使用的設定值，如果要改變加熱板的溫度，可重新設定。

　　3）溫度的重新設定

　　a.設定溫度值（SV）的設定順序：

　　b.設定操作完成后，顯示窗口的紅色實際溫度顯示值將隨著恒溫腔的溫度變化向設定溫度值靠近，當上下數值相等時表明加熱板的實際溫度已達到了設定溫度值。

六、溫度修正

　　我公司產品出廠前均已調整好，如用戶覺得有必要將加熱板的控溫溫度調整到與自己的標準溫度計的指示刻度相一至，則可通過加熱板溫控器面板上的“SET”鍵來調整，其具體步驟如下：

　　1.將標準溫度計的指示值與溫控器恒溫后的指示值相減而得出需修正的值如：

　　標準溫度計的指示值 溫控器恒溫后的指示值 所需修正的值

　　36.5℃ - 37.0℃ =-0.5℃

　　2.輸出修正值需在加電的情況下按住“SET”鍵5秒后，其溫控器的上排紅色數碼將顯示“Pu-b”字樣，下排綠色數碼則顯示出廠時所設定的值如“0.0”。此時參考使用方法中的(SV)的設定順序中的第（2）、（3）、（4）項內容將綠色數字顯示值調整到“需修正的值”與“出廠時所設定的值”之和的值。

　　如該例：-0.5+0.0=-0.5

　　3.按住“SET”鍵超過5秒后溫控器將按新的參數來控制恒溫。

七、超溫報警功能

　　本設備具有超溫報警保護功能。當恒溫盤面的溫度高于最高設定溫度時（本機出廠時設為200℃），面板上的“ALM”燈將閃亮，同時恒溫盤將停止加熱，當盤面溫度降至最高設定溫度時“ALM”將停止閃亮，同時也將恢復到加熱恒溫狀態。

八、注意事項及維護

　　*加熱板工作面應擦拭干凈，上面不要有水滴，污物等。

　　*放置裝樣試瓶或其他器皿。

　　*接通電源，合上電源開關。指示燈亮，電熱板處于工作狀態。

　　*工作完畢，關了電源開關。切斷電源。

　　*工作面冷卻后將其清理干凈
