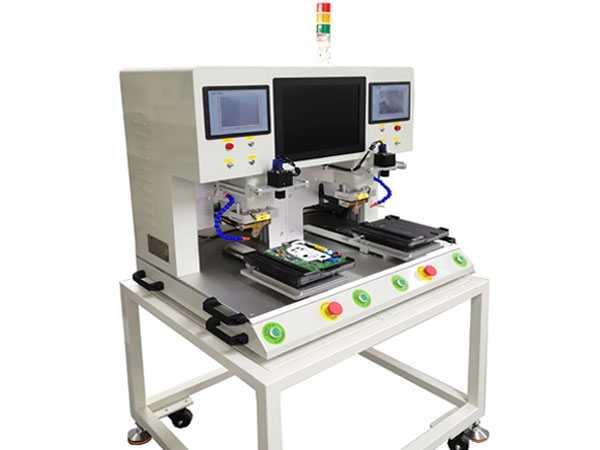

雙Y雙Z脈沖焊接機JYPP-5AM

產品簡介：雙Y雙Z平臺脈沖熱壓機JYPP-5AM-2021新款功能特點1.因應不同產品，升溫速度可供調選2.鉬合金壓頭確保溫度平均，升溫快速及使用壽命特長3.壓頭特別采用水平可調設計，以確保組件受壓平均4.溫度數控化，清楚精密5.可隨時調整焊接高度，只需輸入數據就可以6.采用精確PID控制，相角取代脈沖驅動7.振動小，噪音低，電壓不波動8.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐磨9.體積小，采用雙Y推拉方式，可放置兩個夾

全國咨詢熱線：

137-9487-0893（同微信）

立即咨詢

產品詳情

雙Y雙Z脈沖焊接機JYPP-5AM功能特點：

1.因應不同產品，升溫速度可供調選　　

2.鉬合金壓頭確保溫度平均，升溫快速及使用壽命特長　　

3.壓頭特別采用水平可調設計，以確保組件受壓平均　　

4.溫度數控化，清楚精密　　

5.可隨時調整焊接高度，只需輸入數據就可以　　

6.采用精確PID控制，相角取代脈沖驅動　　

7.振動小，噪音低，電壓不波動　　

8.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐磨　　

9. 體積小，采用雙Y推拉方式，可放置兩個夾具，提高工作效率　　

10.高度Z軸數字可調，精確度為±0.01mm　　

11.精密電機驅動取代傳統氣缸，更精確穩定　　

12.單屏雙圖像顯示，結構緊湊?！　?/p>

13. 雙手啟動，急停控制，感溫線斷檢測　　

14. 焊頭使用次數可設定。

雙Y雙Z脈沖焊接機JYPP-5AM配置參數：

1	機器尺寸 Size	L800W700H1500mm
2	工作行程Working Area	雙Y行程：250mm，Z行程50mm
3	機器重量 Weight	約85kg
4	冷卻氣壓 Air	0.45-0.70Mpa
5	電源 Power	AC220V±10％50HZ.2300W
6	升溫設置 Temperature setting	三段 3section
7	工作環境 Work Environment	10～60℃，40%～95%
8	焊接壓力Welding Pressure	1~100N
9	焊接壓力誤差Welding Pressure Error	±1N
10	溫度設置Temperature Setting	RT∽500℃, 誤差±2℃
11	升溫速度Heating Rate	250℃/s
12	焊接時間 Welding Time	1-99.9S
13	焊接精度 Welding Precision	Pitch 0.2mm
14	焊接頭尺寸（M金屬) Thermal Head Size(M)	Max 50*3mm
15	焊接頭尺寸(T金屬) Thermal Head Size(T)	Max 100*3mm
16	焊接頭平面度 Thermal Head Flatness	±0.02mm
17	焊接Pin距范圍 Welding Pin Range	＞0.2mm
18	對位方式 Contraposition Mode	CCD+顯示器 CCD+ Display
19	定位夾具 Positioning Jig	2個 2pcs
20	放料方式 Material Placement Method	人工取放 Manual
21	啟動方式 Start Mode	雙手按制 Hands
22	加熱方式 Heating Mode	脈沖加熱，上升時間為1~2S Pulse heating, the rise time is 1~2S
23	平臺方式 Platform Mode	左右平臺（雙Y移動） Rotating Platform
24	平臺控制 Platform Control	伺服電機+絲桿，誤差＜0.02mm
25	壓焊出力方式 Pressure Welding Output	電機驅動Motor Drive (closed-loop control)
26	冷卻方式	氣冷
