產品簡介： 產品概述JYPC-5AM是由本公司專業團隊為企業量身定做的多工位選轉脈沖設備。該設備對熱壓時間、壓力與溫度三要素均采用先進器材控制、準確、安全.另外獨特的浮動頭設計,可確保壓面受力平均,同時設有電路保護,可確保壓面位置準確,對于更換夾具更是簡單快捷,另外:本機采用了電子表板,溫度、時間數控化,對本機操作中可能產生之故障,自動從電子表板上顯示而提醒您,不費神去查找原因,使您的維修變得輕而易舉.最后轉
全國咨詢熱線：
137-9487-0893（同微信）
產品概述：

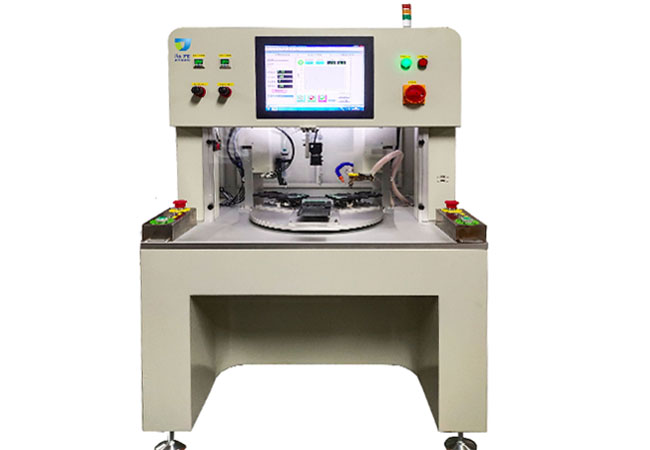

JYPC-5AM是由本公司專業團隊為企業量身定做的多工位選轉脈沖設備。該設備對熱壓時間、壓力與溫度三要素均采用先進器材控制、準確、安全. 另外獨特的浮動頭設計, 可確保壓面受力平均, 同時設有電路保護, 可確保壓面位置準確,對于更換夾具更是簡單快捷, 另外:本機采用了電子表板, 溫度、時間數控化, 對本機操作中可能產生之故障, 自動從電子表板上顯示而提醒您, 不費神去查找原因, 使您的維修變得輕而易舉. 最后轉臺的工作方式, 會令您達到意想不到的工作效率。該設備是實現精密快速焊接的基礎單元。
旋轉多工位熱壓機JYPC-5AM功能參數操作：
1.因應不同產品，升溫速度可供調選
2.備有真空功能，調節對位更容易
3.溫度數控化，清楚精密
4.備有數字式壓力計,可預設壓力范圍 (可選）
5.微電腦控制,精確穩定
6. 可編程曲線包括預熱及回流焊溫度
7. 適用于各種高密度TAB、TCP壓接及FPC、FFC與PCB焊錫壓接
8. 采用精確PID控制，相角取代脈沖驅動
9. 振動小，噪音低，電壓不波動
10. 實時顯示溫度曲線及溫度數據
11. 觸摸屏輸入數據，操作簡化
12. 旋轉平臺用精密電機控制，準確、平穩。
13.帶壓力檢測功能，自動檢測并調整壓力，解決受力不一等問題。
旋轉多工位熱壓機JYPC-5AM設備參數：
1 | 機器尺寸 Size | L900*W800*H1500mm |
2 | 工作尺寸 Working Area | Max 180*180mm |
3 | 機器重量 Weight | 約175kg |
4 | 工作氣壓 Air | 0.5~0.80 Mpa |
5 | 電源 Power | AC220V±10％50HZ.2000W |
6 | 升溫設置 Temperature setting | 三段 3section |
7 | 工作環境 Work Environment | 10~60℃，40％~95％ |
8 | 焊接壓力Welding Pressure | 1~100N |
9 | 焊接壓力誤差Welding Pressure Error | ±1N |
10 | 溫度設置Temperature Setting | RT∽500℃, 誤差±2℃ |
11 | 升溫速度Heating Rate | 250℃/s |
13 | 平臺方式 Platform Mode | 旋轉平臺 Rotating Platform |
14 | 平臺控制 Platform Control | 精密電機控制，誤差＜0.02mm |
15 | 壓焊出力方式 Pressure Welding Output | 電機驅動（閉環控制）Motor Drive (closed-loop control) |
16 | 焊接時間 Welding Time | 1-99.9S |
17 | 焊接精度 Welding Precision | Pitch 0.2mm |
18 | 焊接頭尺寸（M金屬) Thermal Head Size(M) | Max 50*3mm |
19 | 焊接頭尺寸(T金屬) Thermal Head Size(T) | Max 100*3mm |
20 | 焊接頭平面度 Thermal Head Flatness | ±0.02mm |
21 | 焊接Pin距范圍 Welding Pin Range | ＞0.2mm |
22 | 對位方式 Contraposition Mode | CCD+顯示器 CCD+ Display |
23 | 定位夾具 Positioning Jig | 3個 3pcs |
24 | 放料方式 Material Placement Method | 人工取放 Manual |
25 | 啟動方式 Start Mode | 雙手按制 Hands |
26 | 加熱方式 Heating Mode | 脈沖加熱，上升時間為1~2S Pulse heating, the rise time is 1~2S |
