產品簡介： 功能模塊標準型相關產品目錄智能擰緊機JYD-ZL01簡短說明：以智能電批為核心，配合高精密伺服絲桿運動模組，以及簡明易用的數據庫式控制系統，提供高質量的螺絲擰緊加工。該設備是實現零缺陷擰緊的基礎單元。配置參數1.可視化編程，通過CCD捕捉定位螺絲孔，縮短50%以上示教編程時間（可選）；2.直接調用擰緊工藝數據庫，減少80%以上工程調試時間；3.提供多段擰緊策略，真正實現先預緊后擰緊，滿足緊密配合產
全國咨詢熱線：

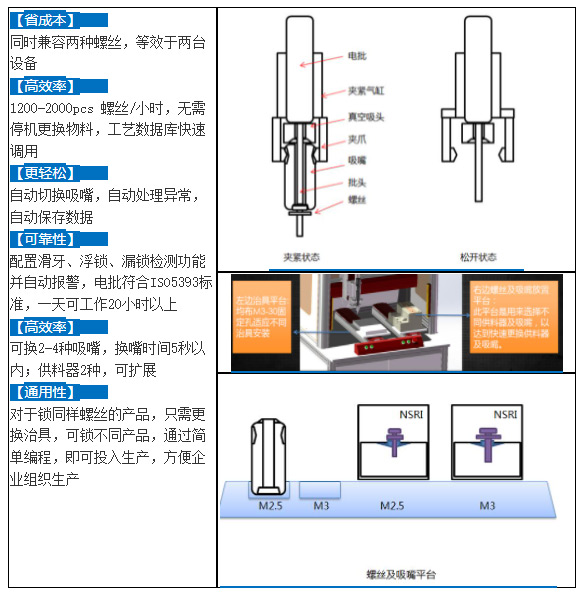

137-9487-0893（同微信）智能擰緊機的功能模塊：

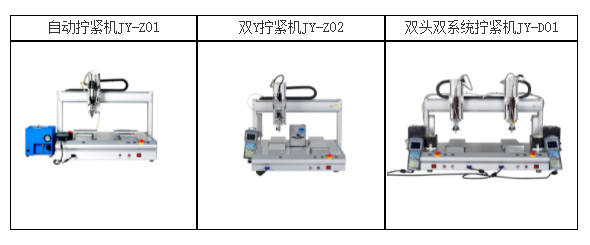

標準型相關產品目錄：
簡短說明：以智能電批為核心，配合高精密伺服絲桿運動模組，以及簡明易用的數據庫式控制系統，提供高質量的螺絲擰緊加工。該設備是實現零缺陷擰緊的基礎單元。
智能擰緊機配置參數：
1. 可視化編程，通過CCD捕捉定位螺絲孔，縮短50%以上示教編程時間（可選 ）；
2. 直接調用擰緊工藝數據庫，減少80%以上工程調試時間；
3. 提供多段擰緊策略，真正實現先預緊后擰緊，滿足緊密配合產品需求；
4. 實時顯示扭力曲線及數值，直觀易用；
5. 自動檢測滑絲、卡死、浮鎖、缺釘、錯料等不良，并與位置參數自動保存，方便查閱返修；
6. 可自動處理不良，避免停機。（重復擰緊，或吐釘并記錄，然后跳到下一位置）
7. Ethernet端口為標準配置，可與上游PC進行定點數據或存儲器數據的通信。
8. 擴展性強，可以連接中央數據庫，為實現工業4.0準備。
9. 配有 DigiTork 螺絲刀及 MT Focus 400 A 控制器的系統 。
10. 優良的人體工程學設計最大程度地提高了操作員舒適度：舒適的手柄、輕型的工具和低噪音級別。
11. 能夠通過控制器界面的自動設定功能或 PC 軟件界面 來設定扭矩和批次緊固策略包括扭矩控制、扭矩角控制及速度控制，用以檢測裝配問題。
12. 總共可設置 3 個不同的參數集“P 集”，此款為市場上結構最緊湊的控制器，其可配置式顯示屏能提供清晰的操作反饋。
13. 支持 PC/ToolsTalk MT，可通過 USB 或 RS232 進行通信?？梢约?4 個可配置輸入/4 個可配置輸出數字信號。
14. 快換安裝接口，僅更換電批即可支持更大扭力范圍。
1 | 擰緊系統 | 控制軸數 | 4軸 | ||
壓力檢測功能 | 可選 | ||||
距離檢測功能 | 可選 | ||||
螺絲供給方式 | 吸取 | ||||
適用螺絲 | 型螺絲類 | 自攻牙，機械螺絲 | |||
公稱直徑 | M2.5-M3 | ||||
長度 | 5-14mm | ||||
扭矩設定范圍 | 0.1-1.2N.m | ||||
鎖付矩離 | 50/100 | ||||
螺絲保持方式 | 夾頭/真空吸嘴 | ||||
不良檢測功能 | 自動檢測 | 扭矩不良（滑絲）、浮鎖、卡釘、缺料、錯料 | |||
2 | 運動平臺 | 模組傳動方式 | 伺服電機+絲桿 | ||
動作范圍 | X軸 | 500（根據要求定制） | |||
Y軸 | 600（根據要求定制） | ||||
最大移動速度 | X軸 | 600/sec | |||
Y軸 | 400/sec | ||||
Z軸 | 400/sec | ||||
3 | CCD | 位置重復定位精度 | ±0.02 | ||
相機 | 130W /200W /500W 可選 | ||||
鏡頭 | 理光 | ||||
光源 | 奧普特 | ||||
4 | 控制單元 | 電腦主機 | PC工控機 | ||
運動控制卡 | 正運動 | ||||
顯示器 | HP | ||||
5 | 工作氣壓 | 0.4-0.6MPa | |||
6 | 扭矩范圍 | 0.1-1.2N.m | |||
7 | 速度范圍 | 100-1000 r/min 可設定 | |||
8 | 長度 | 1200 mm | |||
9 | 總寬 | 900 mm | |||
10 | 總高 | 1600 mm | |||
11 | 扭力控制 | 傳感器閉環控制 | |||
12 | 電批電壓 | 24 Volt | |||
13 | 電批標準 | ISO5393-1994 | |||
14 | 電批噪音 | <70 db=""> | |||
15 | 整機功率 | < 2KW | |||
